Защита котлов от перенапряжений
Защита от перенапряжений — важная мера для сохранения электроники и обеспечения безопасности. Вот комплексный подход, от простого к сложному.
Причины перенапряжений
- импульсные (кратковременные скачки) — удар молнии в линию или рядом, включение/выключение мощного оборудования (сварка, насосы, лифты), аварии на подстанции;
- длительные превышения напряжения — обрыв нулевого провода в подъездном щитке (самая опасная и частая причина перегорания техники), перекос фаз.
Многоуровневая система защиты
Защита строится по принципу «от большего к меньшему»: сначала гасится мощный импульс, потом остаточные помехи.
Специалисты завода «Ирбис» постоянно занимаются поиском и испытанием различных решений, направленных на защиту электроприборов (в том числе и газовых энергозависимых котлов) от повышения напряжения в сети при аварийных ситуациях, таких как обрыв нулевого провода и последующий перекос фаз.
В декабре 2025 года были завершены испытания следующих устройств:
- ограничитель импульсных перенапряжений УЗМ-51;
- реле контроля напряжения SRE (розеточного типа);
- реле контроля напряжения CHVP;
- реле контроля напряжения FAR2;
- варистор 14Д391 в паре с предохранителем.
Устройства были подключены к трехфазной сети. Была смоделирована аварийная ситуация: обрыв нуля с последующим резким перекосом фаз, приводящим к опасному повышению напряжения на одной из фаз.
В результате все устройства, кроме связки варистор 14Д391 с предохранителем, показали себя удовлетворительно и были эффективны в защите. Варисторная защита не справилась с длительным повышенным напряжением, характерным для такой аварии.
Наилучшее быстродействие в итоге показал ограничитель УЗМ-51, чуть ниже показатели у реле FAR2. Далее следуют реле розеточного типа SRE и, наконец, CHVP.
Итоги
Для комплексной защиты от аварий типа «обрыв нуля» наиболее эффективными являются специализированные устройства, такие как реле контроля напряжения, в связке с многофункциональным защитным модулем (УЗМ). Варисторная защита в данном случае не является достаточной, так как рассчитана в первую очередь на кратковременные импульсные перенапряжения (например, от грозы).

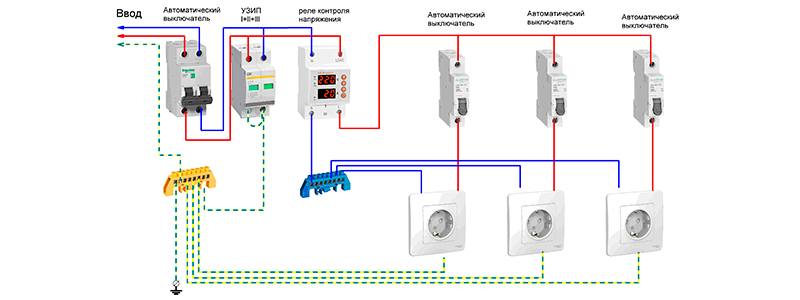

В ходе работ специалистами завода котельного оборудования «Ирбис» было разработано несколько схем подключения:
